Análisis del volumen de un cono volcánico

Para calcular el volumen de un cono volcánico se utilizarán las herramientas de análisis 3D. La lógica del análisis radica en la comparación de dos modelos digitales del terreno, uno con la topografía real de la zona, es decir con cono volcánico incluido, y otro sin este elemento geomorfológico.

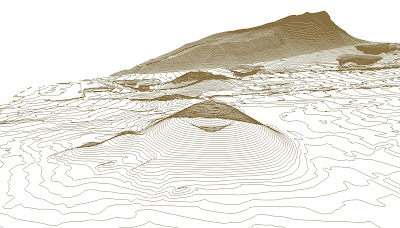

La información fuente necesaria para poder realzar el estudio son las curvas de nivel (capa de líneas) y el cono volcánico (capa de polígonos) en cuestión.

De Análisis Territoriales con SIG

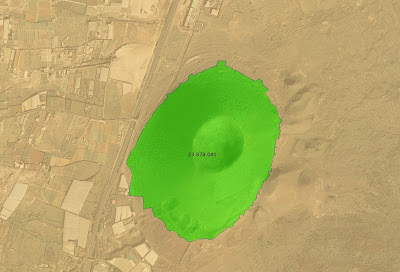

A lo largo del proceso se generarán nuevas capas; las curvas de nivel sin el cono, dos modelos digitales del terreno, uno con y otro sin el cono y una capa de polígonos con las diferencias de los dos modelos digitales del terreno.

El procedimiento técnico consta de las siguientes fases:

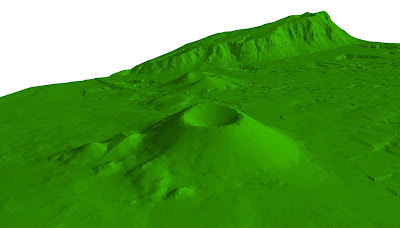

1.Hacer el modelo digital del terreno (MDT) de la topografía real con las curvas de nivel. Para esto usamos la herramienta Create TIN / Create TIN From Features dentro de las funciones del análisis 3D. La capa, el método de triangulación y la fuente de altura que se deben usar se indican a continuación:

CAPA // MÉTODO DE TRIANGULACIÓN // FUENTE DE ALTURA

Curvas de nivel // Mass point o Soft Line // Columna Cota (Elevación)

De Análisis Territoriales con SIG

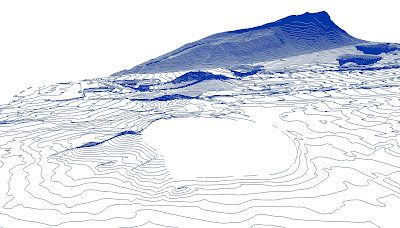

2.Hacer un Erase del cono volcánico en las curvas de nivel. Se ejecuta la herramienta Erase (Analysis Tools / Overlay) para generar la capa de líneas de curvas de nivel sin el cono.

De Análisis Territoriales con SIG

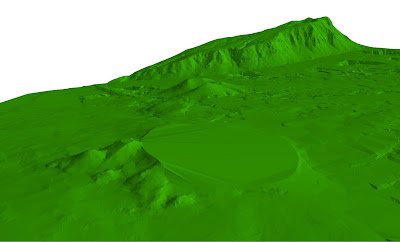

3.Hacer el modelo digital del terreno (MDT) con las curvas de nivel sin cono. Para esto usamos la herramienta Create TIN / Create TIN From Features dentro de las funciones del análisis 3D. La capa, el método de triangulación y la fuente de altura que se deben usar se indican a continuación:

CAPA // MÉTODO DE TRIANGULACIÓN // FUENTE DE ALTURA

Curvas de nivel sin cono // Mass point o Soft Line // Columna Cota (Elevación)
