Para calcular el volumen de un barranco se utilizará el mismo método que el usado para obtener el volumen del cono volcánico del post anterior. La comparación de los dos modelos digitales del terreno permitirá calcular el volumen de esta forma de erosión. El análisis permite, entre otras cosas, realizar mediciones del caudal máximo que es capaz de evacuar el tramo de barranco estudiado. Conocer los volúmenes de los barrancos permite corregir los posibles riesgos locales de inundación.
La información fuente necesaria para poder realzar el estudio son las curvas de nivel (capa de líneas) y el barranco (capa de polígonos).
A lo largo del proceso se generarán nuevas capas: las curvas de nivel sin el barranco, dos modelos digitales del terreno, uno con y otro sin el barranco y una capa de polígonos con las diferencias de los dos modelos digitales del terreno.
El procedimiento se individualiza de las siguientes fases:
1.Hacer el modelo digital del terreno (MDT) de la topografía real con las curvas de nivel. Para esto usamos la herramienta Create TIN / Create TIN From Features dentro de las funciones del análisis 3D. La capa, el método de triangulación y la fuente de altura que se deben usar se indican a continuación:
CAPA // MÉTODO DE TRIANGULACIÓN // FUENTE DE ALTURA
Curvas de nivel // Mass point o Soft Line // Columna Cota (Elevación)
2.Hacer un Erase del barranco en las curvas de nivel. Se ejecuta la herramienta Erase (Analysis Tools / Overlay) para generar la capa de líneas de curvas de nivel sin el barranco.
3.Hacer el modelo digital del terreno (MDT) con las curvas de nivel sin el barranco. Para esto usamos la herramienta Create TIN / Create TIN From Features dentro de las funciones del análisis 3D. La capa, el método de triangulación y la fuente de altura que se deben usar se indican a continuación:
CAPA // MÉTODO DE TRIANGULACIÓN // FUENTE DE ALTURA
Curvas de nivel sin cono // Mass point o Soft Line // Columna Cota (Elevación)
4.Obtener el volumen de la diferencia de los dos MDT´s. Para esto se usa la herramienta TIN Difference (3D Analyst Tools / TIN Surface)
Interpretación de los resultados
La comparación de los dos modelos digitales del terreno concluye que el volumen del barranco es de 24.441.651 metros cúbicos.

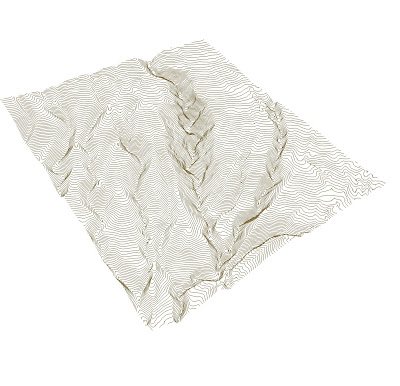

La información fuente necesaria para poder realzar el estudio son las curvas de nivel (capa de líneas) y el barranco (capa de polígonos).
 |
| De Análisis Territoriales con SIG |
A lo largo del proceso se generarán nuevas capas: las curvas de nivel sin el barranco, dos modelos digitales del terreno, uno con y otro sin el barranco y una capa de polígonos con las diferencias de los dos modelos digitales del terreno.
El procedimiento se individualiza de las siguientes fases:

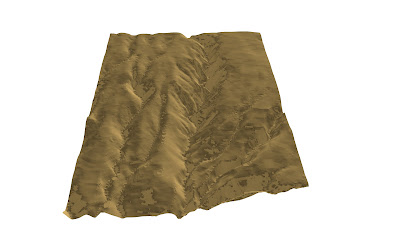

1.Hacer el modelo digital del terreno (MDT) de la topografía real con las curvas de nivel. Para esto usamos la herramienta Create TIN / Create TIN From Features dentro de las funciones del análisis 3D. La capa, el método de triangulación y la fuente de altura que se deben usar se indican a continuación:
CAPA // MÉTODO DE TRIANGULACIÓN // FUENTE DE ALTURA
Curvas de nivel // Mass point o Soft Line // Columna Cota (Elevación)
 |
| De Análisis Territoriales con SIG |

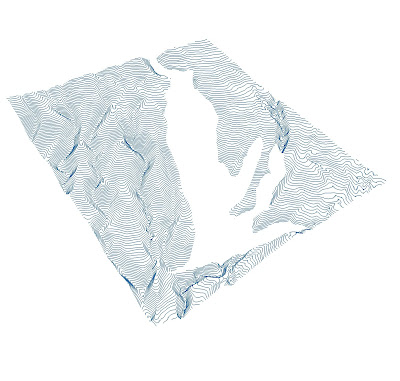

2.Hacer un Erase del barranco en las curvas de nivel. Se ejecuta la herramienta Erase (Analysis Tools / Overlay) para generar la capa de líneas de curvas de nivel sin el barranco.
 |
| De Análisis Territoriales con SIG |

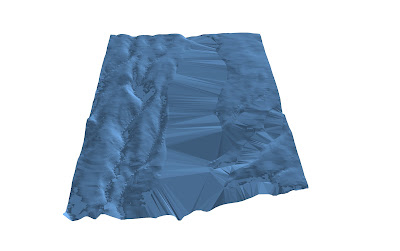

3.Hacer el modelo digital del terreno (MDT) con las curvas de nivel sin el barranco. Para esto usamos la herramienta Create TIN / Create TIN From Features dentro de las funciones del análisis 3D. La capa, el método de triangulación y la fuente de altura que se deben usar se indican a continuación:
CAPA // MÉTODO DE TRIANGULACIÓN // FUENTE DE ALTURA
Curvas de nivel sin cono // Mass point o Soft Line // Columna Cota (Elevación)
 |
| De Análisis Territoriales con SIG |

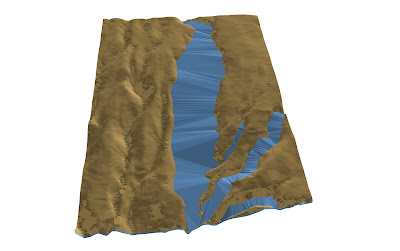

4.Obtener el volumen de la diferencia de los dos MDT´s. Para esto se usa la herramienta TIN Difference (3D Analyst Tools / TIN Surface)
 |
| De Análisis Territoriales con SIG |
Interpretación de los resultados
La comparación de los dos modelos digitales del terreno concluye que el volumen del barranco es de 24.441.651 metros cúbicos.
